金剛石滾輪在CBN砂輪修整中的應用

人氣：199發表時間：2018-03-31【大中小】

1 .金剛石滾輪的特點及應用

　　金剛石滾輪是一種新發展起來的修整工具,它與單顆粒金剛石筆修整砂輪相比, 在進行非直線修整時其修整時間要短得多, 且易修整出各種復雜的成形表面。金鋼石滾輪修整砂輪的方法分為切入式滾輪修整和擺式滾輪修整, 因切入式修整器結構比擺式修整器簡單, 故在實際生產中應用較多一些。切入式滾輪修整中,與外圓切入磨削工件相似,滾輪由電機驅動旋轉,相對砂輪做切入運動,從而進行砂輪修整。表征滾輪切入式修整的主要參數有:修整速比qd 、修整進給量及光修轉數。下面介紹切入式金剛石滾輪修整器在HSQB885. 4 溝道磨削中的應用。

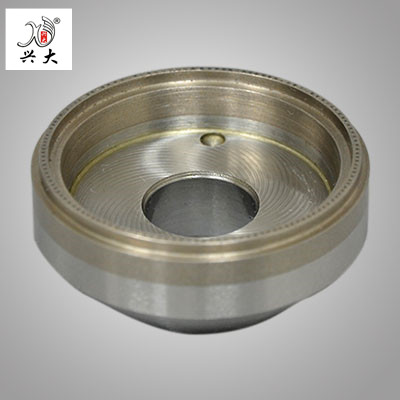

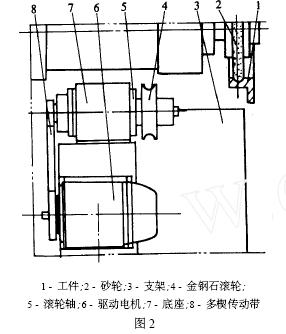

　　HSQB885. 4 為大型四點接觸球軸承,其溝形成桃形溝道(如圖1 所示) , 利用現有的TM1 500落地磨床替代立式磨床磨削其溝道, 并設計TM1 500 金剛石滾輪修整器。該修整器主要工作原理如圖2 所示。

　　支架固裝于機床床身前部, 底座安裝在支架上, 并能在縱、橫兩個方向進行調節,滾輪軸為套筒式主軸,采用兩套角接觸球軸承構成的二支承軸系結構, 主軸的傳動采用多楔帶傳動,平穩、可靠。驅動電機為輕型鋁殼無線調速電機,采用無級調速電機是為了保證滾輪與砂輪之間線速度之比值qd 保持在一定的范圍內。因為隨著砂輪的消耗,其線速度降低,這時就需要適當調低滾輪的轉速,從而獲得最佳修整效果。將修整的切入進給改為砂輪進給,修整時滾輪不動,利用原機床砂輪進給的手搖機構, 手動進給來實現修整的切入運動。圖2 為磨削外溝時滾輪與砂輪位置示意圖, 如磨削內溝可將滾輪調至工件正對面(圖3) ,這樣修整時更方便。

　　還可以采用砂輪不動, 滾輪進給的方式進行修整, 這時修整器的結構較復雜, 即采用直線導軌、滾珠絲杠、步進電機等,可將滾輪修整動作設計成簡易數控系統, 其動作程序設計為:快進(不能碰上砂輪) →慢進(按需要的切入速度進給) →光修→退出。
